消防泡沫罐泡沫液貯罐系統安裝圖紙

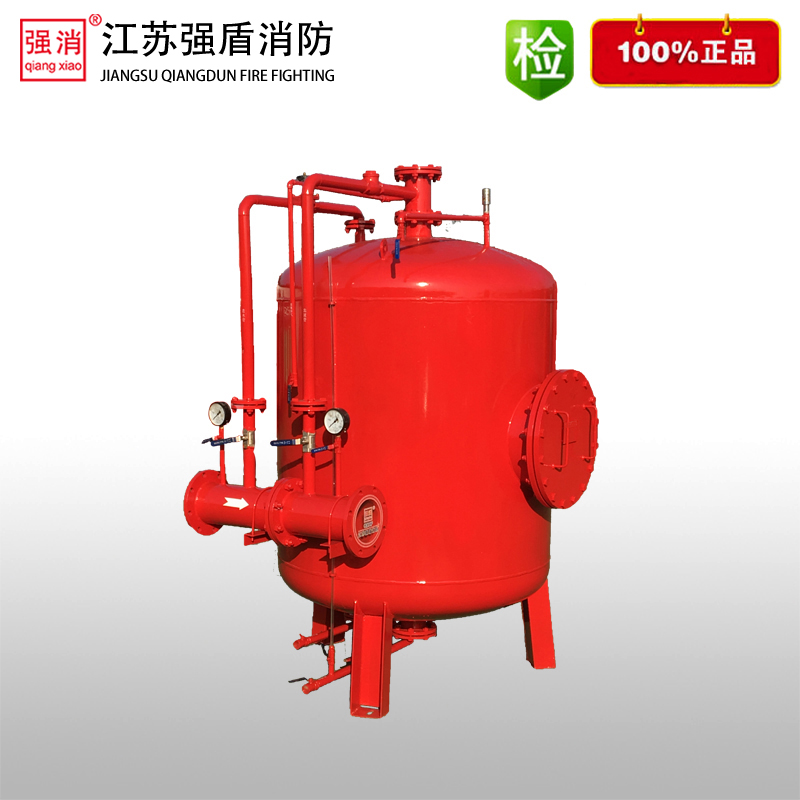

消防泡沫罐泡沫液貯罐統稱為壓力式比例混合裝置該裝置主要由泡沫儲罐、膠囊、比例混合器、安全閥、止回閥、進水進液閥、排水排液閥、罐體膠囊排氣閥、液位控制閥、爬梯及配套的管件等組成。當發生火災時，報警系統發出報警信號，同時將啟動消防水泵，當壓力水進入比例混合器后，一部分壓力水（3%或6%）通過進水管進入罐內，擠壓膠囊，將膠囊等量的泡沫液從出液管內擠出，通過進液管進入比例混合器，與另一部分水混合形成泡沫混合液，輸送給泡沫產生（或）噴射設備，產生空氣泡沫進行滅火。

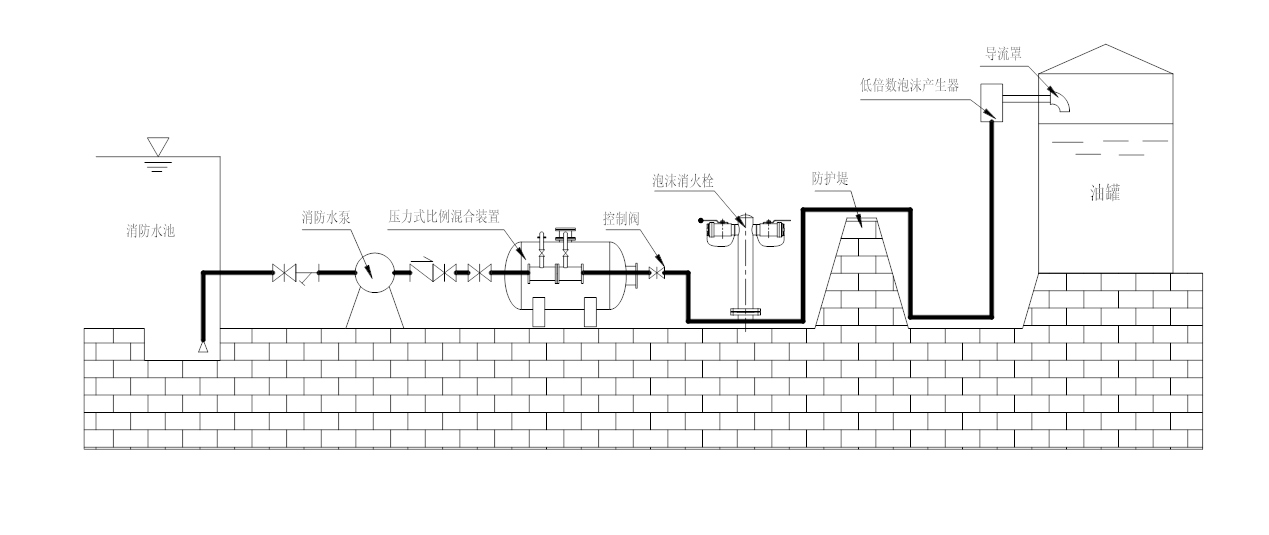

系統安裝圖紙
注明：
1.比例混合器水流方向可根據用戶設計需要做調整，須提前聲明；
2.罐體尺寸亦可根據用戶現場做適當調整，須提前聲明；
3.罐體容積大小不同，放水、排氣位置會與圖示有出入，以實物為準。
